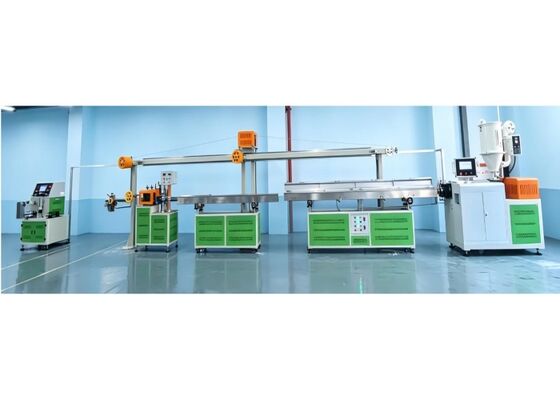

PFES3D-45 ABS/PLA 3Dプリンターフィラメント材料 単色押出機生産ライン

              PFES3D-45 ABS/PLA 3Dプリンターフィラメント材料単色押出機生産ライン

      用途：3Dプリンティングは最新の印刷技術です。3Dプリンターの需要の高まりに伴い、3Dプリンターフィラメントは大きな市場潜在力を持っており、主に3Dプリンターに使用されています。当社は主にABS、PLA、PETG、TPUなどの3Dプリンターフィラメントを製造しており、直径は1.75mmから3.0mmまでです。直径公差は±0.03mm以内に制御でき、押出速度は毎分30〜180メートルで、きれいにフィラメントを巻き取ることができます。
主要技術パラメータ：2.1スクリュー径：Ø45 mm 2.2長径比（L/D）：28:1 2.3スクリュー速度：0〜100 rpm（自動可変周波数速度制御） 2.4押出量：25〜30 kg/h 2.5生産ライン速度：30〜180 m/min（ストランド整列済み） 2.6中心高さ：1.1メートル（上下左右調整可能） 2.7生産ライン寸法：長さ15 m × 幅2.5 m × 高さ2.5 m 2.8三相電圧：380 V、3相、50 Hz 2.9総電力：50 kW; 実際の平均消費電力：20 kWh/時
ワークショップ要件：3.1ワークショップ寸法（L×W×H）：25 m × 5 m × 3.5 m（推奨床面積300平方メートル以上; 床は平坦であること） 3.2温度≤50℃、湿度≤95％ 3.3電源：三相5線式（すなわち、3本の活線、1本のニュートラル線、1本の接地線）、380 V、50 Hz 3.4ワークショップには、2立方メートルの冷却水タンク、エアコンプレッサー、ギアオイル、5芯ケーブルを装備する必要があります。



PFES3D-45単軸押出機:
加熱電力：10 kW;
ファン電力：0.5 kW;
モーター出力：11 kW;
乾燥ホッパー：6.75 kW;
押出ダイ：2 kW;
温度制御水槽：12.5 kW;
冷却水槽：0.9 kW;
熱風ブロワー：0.75 kW;
ツインロールゴム引き取りユニット：1.5 kW;
双方向レーザー径測定器 - ワイヤー収納ラック：0.4 kW;
シングルステーションサーボワインダー：2 kW;
装置の総設置電力：約50 kW;
通常生産時の電力消費量：約10〜15 kW

装置仕様書

I.ステンレス鋼製50 kg乾燥機：1台
1.容量：50 kg
2.加熱電力：6 kW
3.ファン電力：0.75 kW
4.重量：90 kg
5.加熱エレメントの基部に粉末残渣が蓄積するのを防ぐためのユニークな湾曲した熱風ダクト設計を備えており、これにより燃焼を引き起こす可能性があります。
6.ドラムと内部コンポーネントはすべてステンレス鋼製です。
7.ドラムはベースから取り外し可能で、清掃が容易で、材料の迅速な交換が可能です。
8.比例偏差表示温度コントローラーを装備し、正確な温度制御を実現します。
二重過熱保護システムにより、人的ミスや機械的故障による事故のリスクを軽減します。

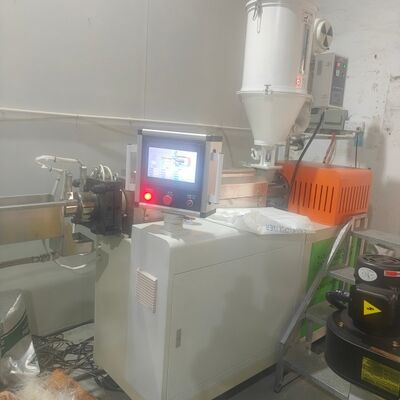

II.PFES3D-45モノクロ3Dフィラメント押出機：1セット
1.スクリュー径：Ø45mm

2.長径比（L/D）：28:1
5.スピンドル制御方法：サーボ制御
4.スクリューとバレルは高品質の38CrMoAlA窒化鋼から製造され、窒化処理を受けています。窒化硬度：スクリュー≥740 HV; バレル≥940 HV。窒化深さ：スクリュー0.4〜0.6 mm、バレル：0.6〜0.7 mm; いずれの場合も脆性はグレード2です。
5.ハウジングは合金鋳鋼製です。上下ハウジング間の接触面は精密研磨されています。ギアは40Cr製で、正規化、焼戻し、焼き入れ熱処理を受け、その後ギア面研磨が行われ、表面粗さはRa 0.8です。衝撃吸収性、耐摩耗性、低騒音レベルを提供します。
6.ギアボックス：ギアボックス（ブルカー）
7.モーター出力：11 kWモーター
8.制御方法：可変周波数制御（海普蒙特）
9.温度制御ゾーン：1.8 kW × 6ゾーン
10.冷却ゾーン：120 W × 4ゾーン
11.加熱リング：ステンレス鋼加熱リング
12.ソリッドステートリレー：陽明
13.PLC：信捷 – 1セット
14.温度制御モジュール：信捷 – 1セット
15.アルミニウム合金カンチレバー制御ボックス：1台
III.精密S136押出金型：1セット
1.金型材質：S136、ミラー仕上げ
2.ショートランナーでデッドコーナーなし。完成品は表面が滑らかで、黒点などの欠陥がなく、寸法精度が正確です。
3.2.5×3.0ダイヘッドを装備：各1セット
4.ダイヘッドは顧客の要件に合わせてカスタマイズ可能です。
IIII.304ステンレス鋼温水タンク：1セット
1.長さ：4 m
2.温水タンク長：2 m
3.温水タンク長：2 m
4.タンク材質：304ステンレス鋼、厚さ：1.5 mm
5.タンクベースフレーム：1台（粉体塗装）

6.材質：Q235鋼（溶接）

7.304温水循環システム：2セット

8.ステンレス鋼ウォーターポンプ出力：120 W × 2台（新界）

9.加熱ユニット：1セット

10.加熱電力：12 kW

11.ブレーキ付きキャスター：4



12.アナログダイヤル式温度計：2

13.セラミックケーブルグロメットを装備

V.304ステンレス鋼冷却タンク：1セット

1.タンク長：4 m

2.タンク材質：304ステンレス鋼、厚さ：1.5 mm

3.タンクベースフレーム：1台（粉体塗装）

4.材質：Q235鋼（溶接）

5.304冷水循環システム：1セット

6.ポンプ出力：120 W × 1台（新世界）

7.二段式ウォーターブロワー：1台（エアコンプレッサーは顧客提供）

8.セラミックケーブルグロメットを装備

VI.直径ゲージ：1セット

1.ブランド：Raist

2.リアルタイムオンライン監視システム



3.測定精度：0.001 mm

測定範囲：0.200 mm–10.00 mm

VII.ツインロールゴム引き取りユニット+熱風ブロワー：1セット

1.引き取り方法：ツインロール引き取り

2.引き取りロール材質：輸入ゴム

3.調整方法：304ステンレス鋼リードスクリューによる垂直調整

4.駆動方法：同期ベルト駆動

5.牽引電力：1.5 kWサーボモーター

6.速度制御：PLC制御



7.牽引速度：0〜300 m/min

8.0.75 kW高圧ブロワー乾燥ユニット

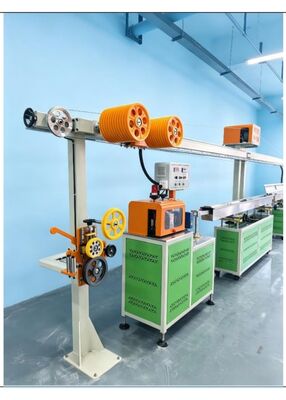

VIII.8メートル水平張力ワイヤー収納ラック（メートルカウンター付き）：1セット

1.ラック長：8 m

2.高さ：1.97 m


3.ワイヤー収納リール：ABSワイヤー収納リール、11 + 12個

4.ワイヤー収納長：150 m

5.400 kWギアモーター

6.2.5 kgツインシャフト磁粉

高精度メートルカウンター

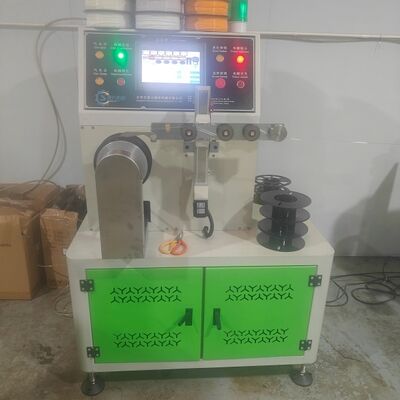

VIIII.シングルステーションサーボワインダー：1セット

1.巻き取りリールストッパー：1セット

2.位置決めステッピングモーター：1セット

3.位置決め制御方法：Leisiステッピングモーター制御


4.スピンドルサーボモーター1.5 kW：1セット

5.スピンドル制御方法：サーボ制御

6.空圧リール交換機能、リールレス巻き取り可能

7.設定長さに達した際の自動アラームとシャットダウン、および糸切れシャットダウン機能付き

8.安定した糸の配置と優れた安定性

9.1〜5 kgの材料リールに対応

材料リール仕様保存機能を装備

真空包装機 400G


VV.カラーミキサー 50 kg

VVI.100 kg乾燥機+材料フィーダー：1台
