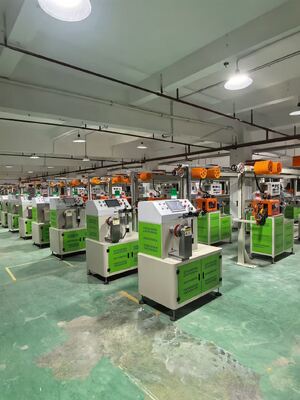

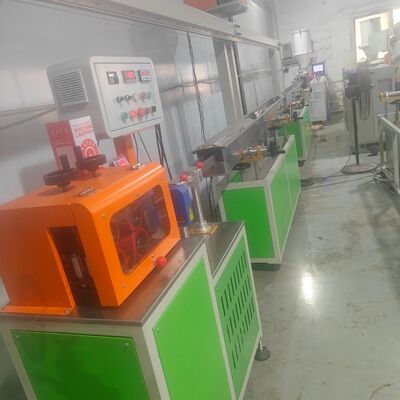

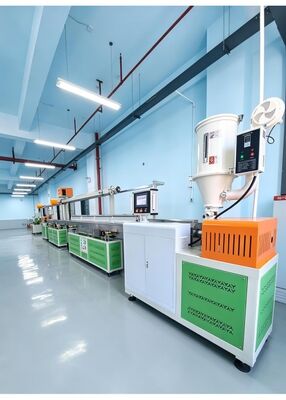

PFES3D-45 3Dプリンタ フィラメント 消費品 単色 挤出機 挤出機 生産ライン

            PFES3D-45 3Dプリンターフィラメント消耗品単色押出機製造ライン

     3D プリンターフィラメント押出機は、ABS、PLA、PC、PA、PET、PETG、PEI、PVA、PEEKなどの3D材料の製造に適しており、安定した公差と整然とした巻き取りが特徴です。このフィラメント押出機メーカーは、大量生産に経済的です。
      適用分野：3Dプリンティングは最新の印刷技術です。3Dプリンターの需要が高まるにつれて、3Dプリンターフィラメントは大きな市場潜在力を持っており、主に3Dプリンターで使用されています。当社は主にABS、PLA、PETG、TPUなどの3Dプリンターフィラメントを製造しており、直径は1.75mmから3.0mmまでです。直径公差は±0.03mm以内に制御でき、押出速度は毎分30〜180メートルで、フィラメントの整然とした配置を保証します。
主要技術パラメータ：2.1スクリュー径：Ø45 mm 2.2長径比（L/D）：28:1 2.3スクリュー速度：0〜100 rpm（自動可変周波数速度制御） 2.4押出能力：25〜30 kg/h 2.5生産ライン速度：30〜180 m/min（整然としたストランド配置） 2.6中心高さ：1.1メートル（上下左右調整可能） 2.7生産ライン寸法：長さ15 m×幅2.5 m×高さ2.5 m 2.8三相電圧：380 V、3相、50 Hz 2.9総電力：50 kW;実際の平均消費電力：20 kWh/時
ワークショップ要件：3.1ワークショップ寸法（L×W×H）：25 m×5 m×3.5 m（推奨床面積300平方メートル以上;床は平坦であること） 3.2温度≤50℃、湿度≤95％ 3.3電源：三相5線式（すなわち、3本の活線、1本のニュートラル線、1本の接地線）、380 V、50 Hz 3.4ワークショップには、2立方メートルの冷却水タンク、エアコンプレッサー、ギアオイル、5芯ケーブルを装備する必要があります。



PFES3D-45単軸押出機:
加熱電力：10 kW;
ファン電力：0.5 kW;
モーター出力：11 kW;
乾燥ホッパー：6.75 kW;
押出ダイ：2 kW;
温度制御水タンク：12.5 kW;
冷却水タンク：0.9 kW;
熱風ブロワー：0.75 kW;
ツインロールゴム引き取りユニット：1.5 kW;
双方向レーザー直径測定器 - ワイヤー収納ラック：0.4 kW;
シングルステーションサーボワインダー：2 kW;
機器の総設置電力：約50 kW;
通常の生産中の電力消費：約10〜15 kW

機器仕様書

I.ステンレス鋼製50 kg乾燥機：1台
1.容量：50 kg
2.加熱電力：6 kW
3.ファン電力：0.75 kW
4.重量：90 kg
5.加熱エレメントの底に粉末残留物が蓄積して燃焼を引き起こす可能性のある、ユニークな湾曲した熱風ダクト設計を備えています。
6.ドラムと内部コンポーネントはすべてステンレス鋼製です。
7.ドラムはベースから取り外し可能で、清掃が容易で、材料の迅速な切り替えが可能です。
8.比例偏差指示温度コントローラーを装備し、正確な温度制御を実現します。
二重過熱保護システムにより、人的ミスや機械的故障による事故のリスクを軽減します。
II.PFES3D-45モノクロ3Dフィラメント押出機：1セット
1.スクリュー径：Ø45mm

2.長径比（L/D）：28:1
5.スピンドル制御方法：サーボ制御
4.スクリューとバレルは高品質の38CrMoAlA窒化鋼で作られており、窒化処理が施されています。窒化硬度：スクリュー≥740 HV;バレル≥940 HV。窒化深さ：スクリュー0.4〜0.6 mm、バレル：0.6〜0.7 mm;両方とも脆性はグレード2です。
5.ハウジングは合金鋳鋼製です。上下ハウジングの接触面は精密研磨されています。ギアは40Cr製で、正規化、焼き戻し、焼き入れ熱処理の後、ギア面研磨が行われ、表面粗さはRa 0.8です。衝撃吸収性、耐摩耗性、低騒音レベルを提供します。
6.ギアボックス：ギアボックス（ブルカー）
7.モーター出力：11 kWモーター
8.制御方法：可変周波数制御（海普蒙特）
9.温度制御ゾーン：1.8 kW×6ゾーン
10.冷却ゾーン：120 W×4ゾーン
11.加熱リング：ステンレス鋼加熱リング
12.ソリッドステートリレー：陽明
13.PLC：信捷 - 1セット
14.温度制御モジュール：信捷 - 1セット
15.アルミニウム合金カンチレバー制御ボックス：1台
III.精密S136押出金型：1セット
1.金型材質：S136、ミラー仕上げ
2.ショートランナーでデッドコーナーなし。完成品は、黒点などの欠陥がなく、滑らかな表面と正確な寸法精度を備えています。
3. 2.5×3.0ダイヘッドを装備：各1セット
4.ダイヘッドは顧客の要件に合わせてカスタマイズできます。
IIII.304ステンレス鋼温水タンク：1セット
1.長さ：4 m
2.温水タンクの長さ：2 m
3.温水タンクの長さ：2 m
4.タンク材質：304ステンレス鋼、厚さ：1.5 mm
5.タンクベースフレーム：1台（粉体塗装）

6.材質：Q235鋼（溶接）

7. 304温水循環システム：2セット

8.ステンレス鋼ウォーターポンプ出力：120 W×2台（新界）

9.加熱ユニット：1セット

10.加熱電力：12 kW

11.ブレーキ付きキャスター：4



12.アナログダイヤル式温度計：2

13.セラミックケーブルグロメットを装備

V.304ステンレス鋼冷却タンク：1セット

1.タンク長：4 m

2.タンク材質：304ステンレス鋼、厚さ：1.5 mm

3.タンクベースフレーム：1台（粉体塗装）

4.材質：Q235鋼（溶接）

5. 304冷水循環システム：1セット

6.ポンプ出力：120 W×1台（新世界）

7.二段式ウォーターブロワー：1台（エアコンプレッサーはお客様にてご用意ください）

8.セラミックケーブルグロメットを装備

VI.直径ゲージ：1セット

1.ブランド：Raist

2.リアルタイムオンライン監視システム



3.測定精度：0.001 mm

測定範囲：0.200 mm〜10.00 mm

VII.ツインロールゴム引き取りユニット+熱風ブロワー：1セット

1.引き取り方法：ツインロール引き取り

2.引き取りロール材質：輸入ゴム

3.調整方法：304ステンレス鋼リードスクリューによる垂直調整

4.駆動方法：同期ベルト駆動

5.牽引力：1.5 kWサーボモーター

6.速度制御：PLC制御



7.牽引速度：0〜300 m/min

8. 0.75 kW高圧ブロワー乾燥ユニット

VIII.8メートル水平張力ワイヤー収納ラック（メートルカウンター付き）：1セット

1.ラック長：8 m

2.高さ：1.97 m


3.ワイヤー収納リール：ABSワイヤー収納リール、11 + 12個

4.ワイヤー収納長：150 m

5. 400 kWギアモーター

6. 2.5 kgツインシャフト磁粉

高精度メートルカウンター

VIIII.シングルステーションサーボワインダー：1セット

1.巻き取りリールストッパー：1セット

2.位置決めステッピングモーター：1セット

3.位置決め制御方法：Leisiステッピングモーター制御


4.スピンドルサーボモーター1.5 kW：1セット

5.スピンドル制御方法：サーボ制御

6.空圧リール交換機能、リールレス巻き取り可能

7.設定長に達した際の自動アラームとシャットダウン、および糸切れシャットダウンを追加

8.安定した糸の配置と優れた安定性

9. 1〜5 kgの重量のリールに対応

リール仕様保存機能を搭載

真空包装機 400G


VV.カラーミキサー 50 kg

VVI.100 kg乾燥機+材料フィーダー：1台
